Kabelové vlečky

Kabelové vlečky Wampfler patří neodmyslitelně ke každé průmyslové aplikaci: spolehlivé arobustní v široké škále rozměrů a provedení.

Program kabelových vozíků Wampfler obsahuje systémy s pojezdem po lanku, v různých C-profilech, po čtyřhranném profilu a různých velikostech I-profilů. Kabelovou vlečku lze individuelně přizpůsobit dané konkrétní aplikaci. Jedná se o mnohostranně použitelný přívod energie pro přímé, kruhové a obloukové dráhy. I pro aplikace se silným ekologickýmzatížením (např. sila,čistírny atd.) je vždy zajištěna bezvadná funkce a provozuschopnostnašich kabelových vleček.

  • Široký sortiment, který lze skládat stavebnicovým způsobem
  • Pro přímé, kruhové a obloukové dráhy
  • Rychlost pojezdu do 120 m/min
  • Vhodné pro použití plochých i kruhových kabelů nebo hadic
  • Možnost nerezového, kyselinámodolného a nevýbušného provedení (ATEX)

Vlečky s pojezdem na lanku

Oblasti použití:

Na lehké kabelové vlečky s 1 až 3 kabely. Použití zejména v případech, kdy není k dispozici nosná konstrukce pro uchycení vlečky s pojezdem v C-profilu. Vhodné pro vnější a vnitřní prostředí.

Provedení vozíků:

Kabelový vozík s jednou nebo dvěma pojezdovými kladkami určený k nesení plochých kabelů. Průměr ohybu 50 nebo 80 mm. Kabelový vozík s jednou nebo dvěma pojezdovými kladkami určený k nesení kruhových kabelů. Vozík je vybaven hákem pro kabelové svorky nebo kulovým čepem pro uchycení držáku kabelu. Řídící vozík Ideál.

  • Nosnost: až 20 kg na vozík
  • Max. délka pojezdu: 100 m

Tvar dráhy:

přímý

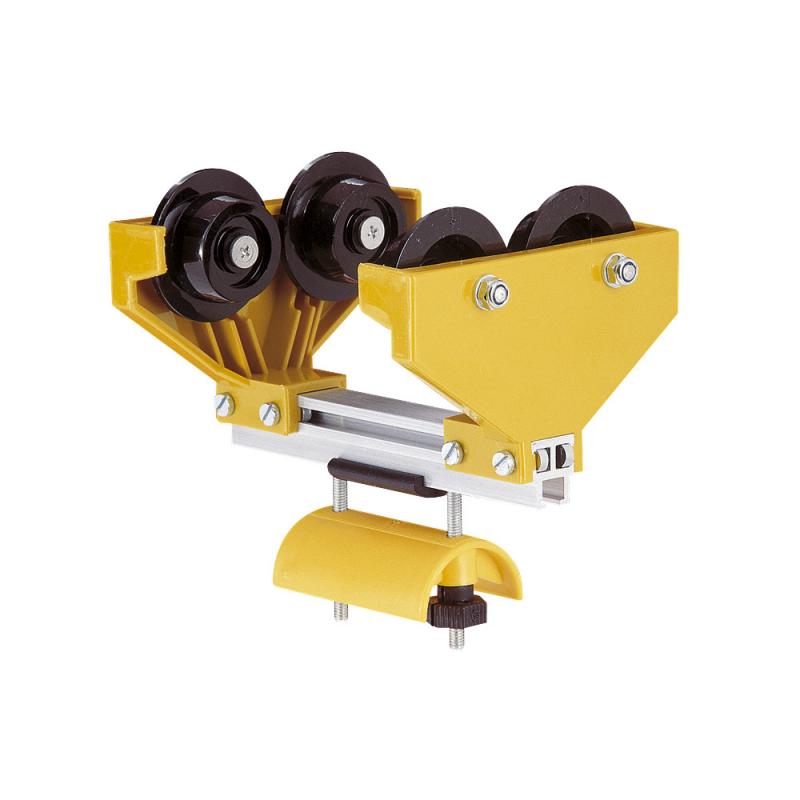

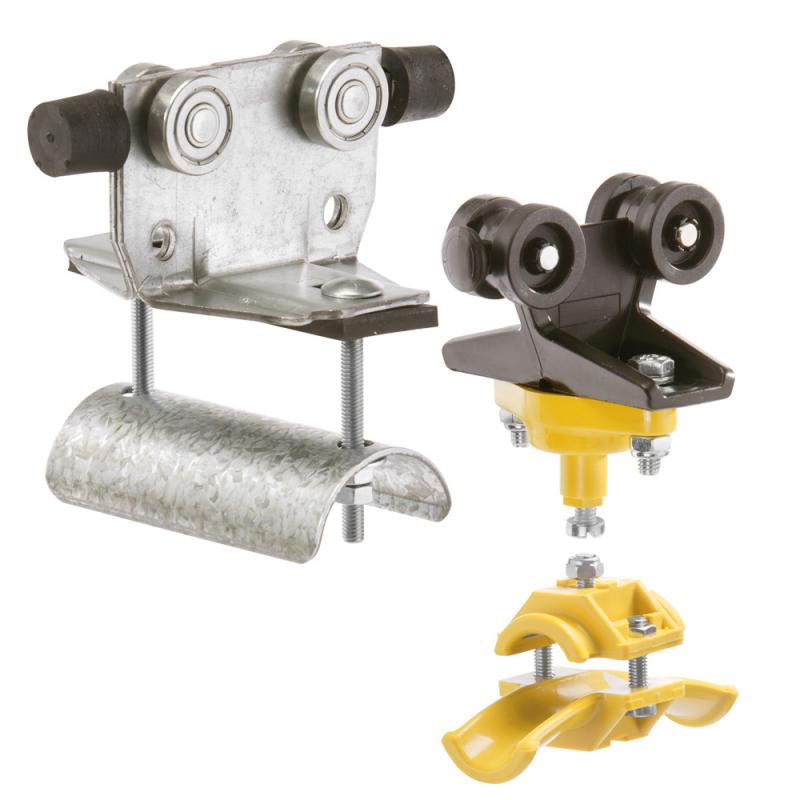

Vlečky s pojezdem v C-profilu

Oblasti použití:

Jako přívody energie v lehkém (program 230) až těžkém (program 260) provedení. Kabelové vlečky s pojezdem v C-profilu se používají pro nejrůznější aplikace: jeřáby, zvedací zařízení, transportní zařízení, technika životního prostředí, konstrukce speciálních strojů atd. C-profily se dodávají v provedení pozink nebo nerez (program 230 a 240). Je možno dodat i kabelovou vlečku do prostředí s nebezpečím výbuchu. Vhodné pro vnější a vnitřní prostředí.

Provedení vozíků:

Kabelové vozíky pro nesení plochých kabelů. Průměr ohybu od 50 do 400 mm. Kabelové vozíky pro nesení kruhových kabelů vybaveny hákem nebo kulovým čepem pro uchycení držáku kabelu. Zvláštní provedení pro specifické aplikace. Řídící vozík Ideál.

  • Nosnost: až 125 kg
  • Max. délka pojezdu: 150 m

Tvar dráhy:

Přímý, omezeně použitelný i pro zakřivené dráhy.

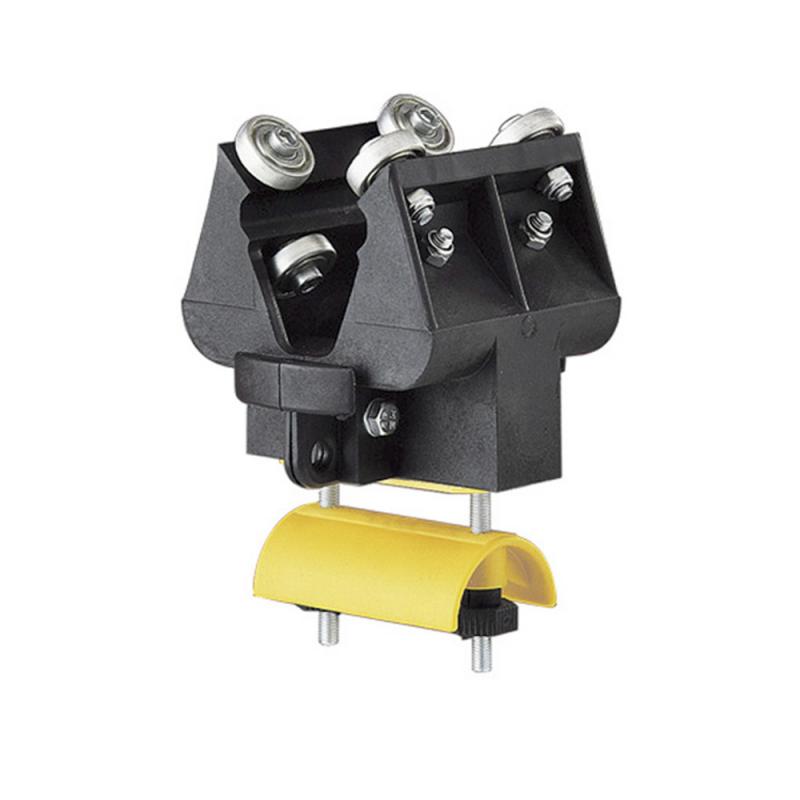

Vlečky s pojezdem po kosočtvercovém profilu

Oblasti použití:

Kabelové vlečky s pojezdem po kosočtvercovém profilu se používají zejména pro kruhové a zakřivené tvary pojezdu nebo pro velmi prašné prostředí ( např. sila ). Zaručují bezchybnou funkci i pro proměnlivé výšky pojezdu. Kosočtvercové profily se dodávají v provedení pozink nebo nerez ( program 270 ). Je možno dodat i kabelovou vlečku v nevýbušném provedení. Vhodné pro vnější a vnitřní prostředí.

Provedení vozíku:

Kabelové vozíky pro nesení plochých kabelů. Průměr ohybu od 50 do 400 mm. Kabelové vozíky pro nesení kruhových kabelů vybaveny hákem nebo kulovým čepem pro uchycení držáku kabelu. Zvláštní provedení pro specifické aplikace.

  • Nosnost: až 36 kg
  • Max. délka pojezdu: 200 m

Tvar dráhy:

Přímé, kruhové a zakřivené dráhy

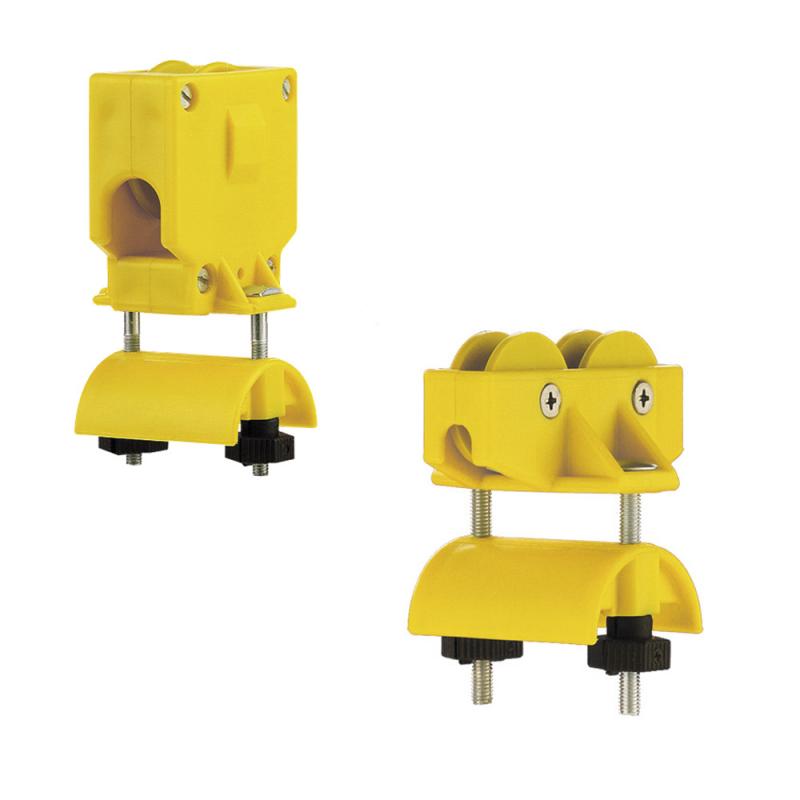

Vlečky s pojezdem po I-profilu

Oblasti použití:

Kabelové vozíky s pojezdem po I-profilu mohou nést ploché i kruhové kabely pro přenos elektrické energie, dat nebo hadice pro přenos kapalin, vzduchu nebo plynů. Kabelové vlečky Conductix-Wampfler se využívají na celém světě mimo jiné v ocelárnách, přístavech, zinkovnách a v kompostovacích zařízeních.

Provedení systému:

Vyspělá technika a důsledná standardizace stavebnicového systému zajišťují i v nejnáročnějším prostředí nadprůměrně dlouhou životnost napájecího systému.

Řada S-Line až XL-Line – řada kabelových vleček Conductix-Wampfler nabízí cenově výhodné kabelové vozíky z umělé hmoty určené pro nejjednodušší aplikace ale i kabelové vozíky s vlastním pohonem řízené frekvenčním měničem a s patentovanou koncepcí pohonu pro nejvyšší dynamické zatížení.

Fotogalerie:

Soubory ke stažení:

  • Přehled - Kabelové vlečky ,Velikost: 495 KB , Datum poslední změny: 15.8.2013
  • Máte zájem o Kabelové vlečky? Napište nám.
