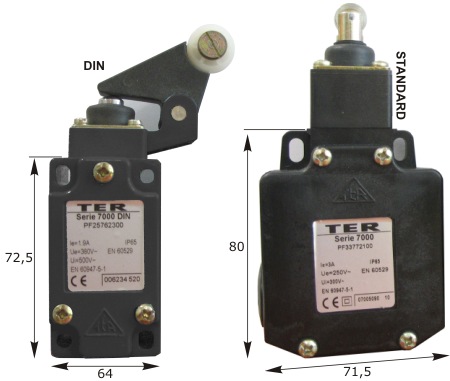

Koncové spínače DIN

Vlastnosti:

  • koncový spínač pro pomocné obvody
  • pouzdro spínače z lehké slitiny
  • 2 průchodky pro kabel
  • 1NC+1NO, mžikové kontakty
  • 1NC+1NO, kluzné kontakty
  • rúzná provedení hlavy spínače

Koncové spínače DIN jsou určeny ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocné ovladače se podílí na řízení kontrolních obvodů napájení (stykače, PLC).

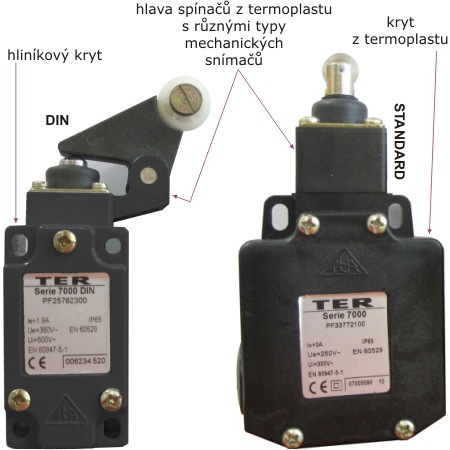

Kryt a víko spínačů DIN jsou vyrobeny z hliníkové slitiny. Jsou osazeny spínací jednotkou 1NC+1NO s mžikovými kontakty PRSL0025XX nebo spínací jednotku 1NC+1NO s kluznými kontakty PRSL0031XX.

Hlava koncových spínačů je z termoplastu a obsahuje mechanický systém ovládání spínacích jednotek.

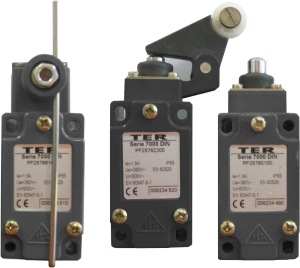

DIN nabízí následující provedení mechanické části:

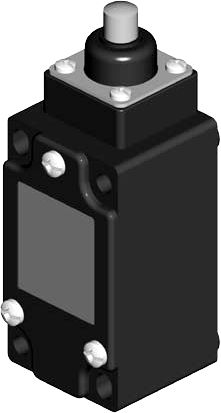

  • píst, píst s kuličkou nebo rolnou, píst s pákou a rolnou
  • pružný, vinutý kyvný prut
  • otočnou hřídel se stavitelnou tyčí
  • otočnou hřídel se stavitelnou pákou s rolnou
  • otočnou hřídel s jednoduchou nebo dvojitou pákou s rolnou
  • otočnou hřídel s pevným nebo vinutým prutem
  • vytrhávací čep zakončený kroužkem

Parametry:

  • Ve shodě se směrnicemi EU: 2006/95/CE, 2006/42/CE
  • Ve shodě s normami: EN 60204-1, EN 60947-1, EN 60947-5-1, EN 60529
  • Skladovací teplota: -40°C/+70°C
  • Provozní teplota: -25°C/+70°C
  • Krytí: IP65
  • Izolační třída: Třída I
  • Vstup kabelu: kabelová průchodka PG 13,5
  • Maximální frekvence spínání: 3600 sepnutí za hodinu
  • Pracovní poloha: libovolná
  • Homologace: CE

Spínací jednotky

  • Typ: PRSL0025XX - 1NC + 1NO, mžikové kontakty
  • Typ: PRSL0031XX - 1NC + 1NO, kluzné kontakty
  • Kategorie použití: AC 15
  • Jmenovitý pracovní proud: 3 A
  • Jmenovité pracovní napětí: 250 V AC
  • Jmenovitý tepelný proud: 10 A
  • Jmenovité izolační napětí: 300 V AC
  • Mechanická životnost: 1 000 000 pracovních cyklů
  • Připojení vodičů: ve shodě s EN50013
  • Připojení vodičů: šroubovací svorkovnice
  • Průřez vodičů: 1×2,5mm², 2×1,5 mm²
  • Utahovací moment: 0,8Nm
  • Homologace: CE

Fotogalerie:

Soubory ke stažení:

  • Technická dokumentace - manuál ,Velikost: 762 KB , Datum poslední změny: 15.8.2013
