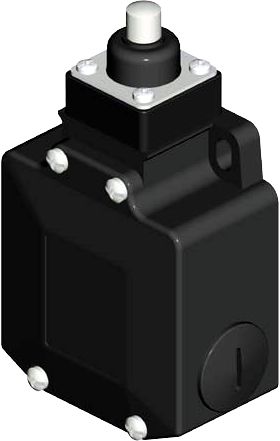

Koncové spínače STANDARD

Vlastnosti:

  • koncový spínač pro pomocné obvody
  • plastové pouzdro
  • 2 průchodky pro kabel
  • až 2 spínací jednotky
  • 1NC+1NO, mžikové kontakty
  • 1NC, kluzné kontakty
  • rúzná provedení hlavy spínače

Koncové spínače Standard jsou určeny ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocné ovladače se podílí na řízení kontrolních obvodů napájení (stykače, PLC).

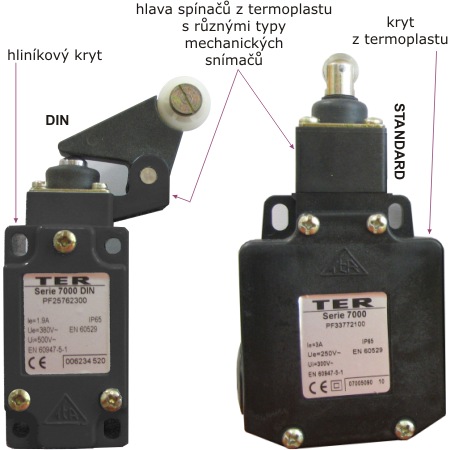

Kryt a víko spínačů Standard Standard jsou vyrobeny z termoplastu (nylon vyztužený skelnými vlákny). Použitý materiál se vyznačuje vysokou odolností vůči povětrnostním podmínkám a zaručuje dokonalou ochranu dalších součástek před vodou a prachem. Jsou osazeny jednou až dvěma spínacími jednotkami 1NC+1NO s mžikovými kontakty PRSL0036XX nebo 1NC s kluznými kontakty PRSL0037XX.

Hlava je z termoplastu a obsahuje mechanický systém ovládání spínacích jednotek.

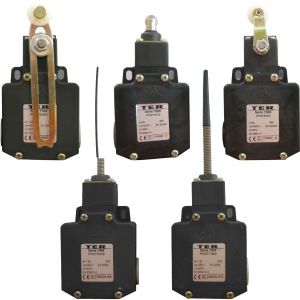

Standard nabízí následující provedení mechanické části:

  • píst, píst s kuličkou nebo rolnou, píst s pákou a rolnou
  • pružný, vinutý kyvný prut
  • otočnou hřídel se stavitelnou tyčí
  • otočnou hřídel se stavitelnou pákou s rolnou
  • otočnou hřídel s jednoduchou nebo dvojitou pákou s rolnou
  • otočnou hřídel s pevným nebo vinutým prutem

Parametry:

  • Ve shodě se směrnicemi EU: 2006/95/CE, 2006/42/CE
  • Ve shodě s normami: EN 60204-1, EN 60947-1, EN 60947-5-1, EN 60529
  • Skladovací teplota: -40°C/+70°C
  • Provozní teplota: -25°C/+70°C
  • Krytí: IP65
  • Izolační třída: Třída II
  • Vstup kabelu: kabelová průchodka PG 13,5
  • Maximální frekvence spínání: 3600 sepnutí za hodinu
  • Pracovní poloha: libovolná
  • Homologace: CE

Spínací jednotky

  • Typ: PRSL0036XX - 1NC + 1NO, mžikové kontakty
  • Typ: PRSL0037XX - 1NC, kluzný kontakt
  • Kategorie použití: AC 15
  • Jmenovitý pracovní proud: 3 A
  • Jmenovité pracovní napětí: 250 V AC
  • Jmenovitý tepelný proud: 10 A
  • Jmenovité izolační napětí: 300 V AC
  • Mechanická životnost: 1 000 000 operací
  • Připojení vodičů: ve shodě s EN50013
  • Připojení vodičů: šroubovací svorkovnice
  • Průřez vodičů: 1×2,5mm², 2×1,5 mm²
  • Utahovací moment: 0,8Nm
  • Homologace: CE

Fotogalerie:

Soubory ke stažení:

  • Technická dokumentace - manuál ,Velikost: 838 KB , Datum poslední změny: 15.8.2013
