Koncové spínače X-FSC, X-FRZ

Vlastnosti:

  • koncové spínače pro pomocné obvody
  • plastové pouzdro
  • 3 průchodky pro kabel
  • až 2 spínací jednotky 1NC+1NO, mžikové kontakty

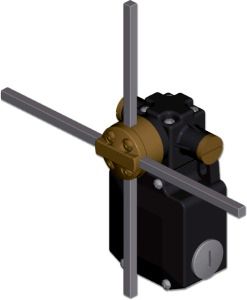

X-FSC

  • tyče do T nebo do kříže
  • 3 stab. polohy ±90°
  • 4 stab. polohy 360° průběžně

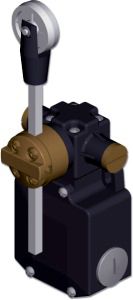

X-FRZ

  • kyvná tyč s návratem ±65° volitelně s rolnou

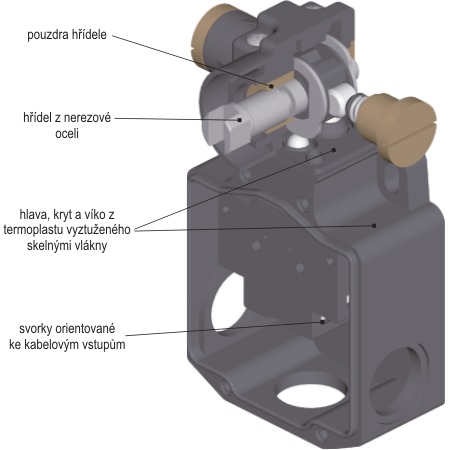

Koncové spínače jsou určeny ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocné ovladače se podílí na řízení kontrolních obvodů napájení (stykače, PLC). Kryt, víko a hlava obou spínačů jsou vyrobeny z termoplastu (nylon vyztužený skelnými vlákny). Použitý materiál se vyznačuje vysokou odolností vůči povětrnostním podmínkám a zaručuje dokonalou ochranu dalších součástek před vodou a prachem.

Model X-FSC má tyče uspořádány do T nebo do kříže a hřídel má 3 nebo 4 klidové polohy, rozsah otáčení je ±90° resp. 360° průběžně

Koncový spínač X-FRZ má jednu tyč, která může být zakončena rolnou a hřídel má jednu klidovou polohu se samovolným návratem zpět po natočení, rozsah otáčení je ±65°.

Standardně jsou oba koncové spínače osazeny dvěma dvojitými spínacími jednotkami 1NC+1NO s mžikovými kontakty PRSL0036XX. Na přání je možné použít spínací jednotky 1NC s kluznými kontakty.

Parametry:

  • Ve shodě se směrnicemi EU: 2006/95/CE, 2006/42/CE
  • Ve shodě s normami: EN 60204-1, EN 60947-1, EN 60947-5-1, EN 60529
  • Skladovací teplota: -40°C/+70°C
  • Provozní teplota: -25°C/+70°C
  • Krytí: IP65
  • Izolační třída: Třída II
  • Vstup kabelu: kabelová průchodka M20
  • Maximální frekvence spínání: 3600 sepnutí za hodinu
  • Maximální rychlost nárazu tyče: 1,35 m/s
  • Pracovní poloha: libovolná
  • Homologace: CE

Spínací jednotky

  • Typ: PRSL0036XX - 1NC + 1NO, mžikové kontakty
  • Kategorie použití: AC 15
  • Jmenovitý pracovní proud: 3 A
  • Jmenovité pracovní napětí: 250 V AC
  • Jmenovitý tepelný proud: 10 A
  • Jmenovité izolační napětí: 300 V AC
  • Mechanická životnost: 1 000 000 pracovních cyklů
  • Připojení vodičů: ve shodě s EN50013
  • Připojení vodičů: šroubovací svorkovnice
  • Průřez vodičů: 1×2,5mm², 2×1,5 mm²
  • Utahovací moment: 0,8Nm
  • Homologace: CE

Fotogalerie:

Soubory ke stažení:

  • Technická dokumentace - manuál ,Velikost: 1.5 MB , Datum poslední změny: 15.8.2013
  • Máte zájem o Koncové spínače X-FSC, X-FRZ? Napište nám.
