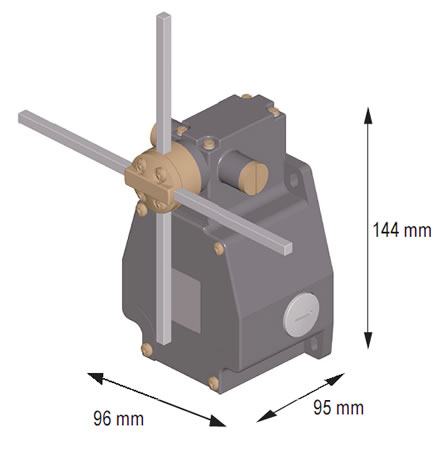

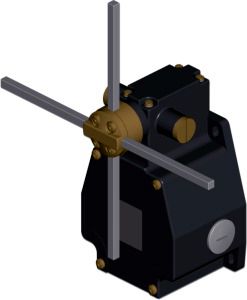

Koncový spínač 7551, 7552

Vlastnosti:

  • koncový spínač pro pomocné obvody
  • 3 průchodky pro kabel
  • až 4 spínací jednotky
  • 1NC+1NO, mžikové kontakty
  • 2 tyče 200 mm do kříže
  • 7551  ±180°, 4 aretované klidové polohy
  • 7552  ±90°, 3 aretované klidové polohy
  • optimální pro zastavení resp. zpomalení a zastavení na konci dráhy
  • odolné pouzdro z lehké slitiny

Koncový spínač 7551 je vhodný ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC). Výběr použitých materiálů a celkové konstrukční řešení zaručují bezvadnou funkci koncového spínače po celou dobu jeho životnosti i v silně agresivních pracovních prostředích a těžkých provozních podmínkách.

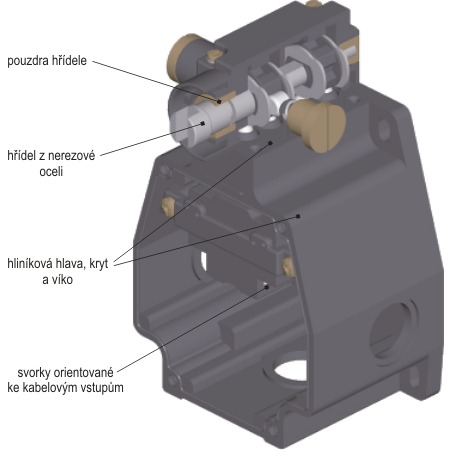

Kryt, víko a hlava spínače jsou vyrobené technologií vysokotlakého vstřikování z hliníkové slitiny, nárazuvzdorné a odolné vůči agresivním chemikáliím a rzi. Samomazná pouzdra hřídele jsou ze sintrované bronzové slitiny. Mechanické součásti spínače jsou bezúdržbové.

7551 má připravené 4 pozice pro spínací jednotky a 3 výstupy pro kabelové průchodky. Standardně jsou koncové spínače osazeny čtyřmi dvojitými spínacími jednotkami 1NO+1NC s mžikovými kontakty PRSL0036XX. Na přání je možné použít spínací jednotky 1NC s kluznými kontakty.

Parametry:

  • Ve shodě se směrnicemi EU: 2006/95/CE, 2006/42/CE
  • Ve shodě s normami: EN 60204-1, EN 60947-1, EN 60947-5-1, EN 60529
  • Skladovací teplota: -40°C/+70°C
  • Provozní teplota: -25°C/+70°C
  • Krytí: IP65
  • Izolační třída: Třída I
  • Vstup kabelu: kabelová průchodka M20
  • Maximální frekvence spínání: 3600 sepnutí za hodinu
  • Maximální rychlost nárazu tyče: 1,35 m/s
  • Pracovní poloha: libovolná
  • Homologace: CE

Spínací jednotky:

  • Typ: PRSL0036XX - 1NC + 1NO, mžikové kontakty
  • Kategorie použití: AC 15
  • Jmenovitý pracovní proud: 3 A
  • Jmenovité pracovní napětí: 250 V AC
  • Jmenovitý tepelný proud: 10 A
  • Jmenovité izolační napětí: 300 V AC
  • Mechanická životnost: 1 000 000 pracovních cyklů
  • Připojení vodičů: ve shodě s EN50013
  • Připojení vodičů: šroubovací svorkovnice
  • Průřez vodičů: 1×2,5mm², 2×1,5 mm²
  • Utahovací moment: 0,8 Nm
  • Homologace: CE

Fotogalerie:

Soubory ke stažení:

  • Technická dokumentace - manuál ,Velikost: 749 KB , Datum poslední změny: 15.8.2013
