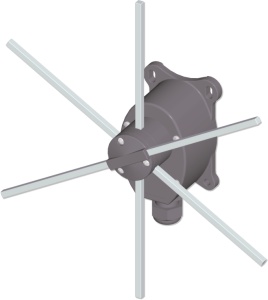

Koncový spínač Tango

Vlastnosti:

  • koncový spínač pro pomocné obvody
  • plastové pouzdro
  • 1 průchodka pro kabel
  • až 4 spínací jednotky 1NC nebo 1NO, kluzné kontakty
  • 5 stabilních poloh ±120°
  • tyče 200 mm, 250 mm nebo 300 mm

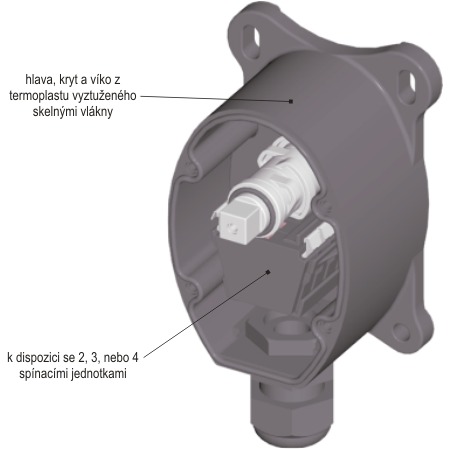

Koncový spínač Tango je vhodný ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC). Tango je představitelem poslední generace koncových spínačů: charakteristický design a použití vysoce odolných polymerů při jejich výrobě zaručuje vysokou odolnost a výdrž i v nejtěžších provozních podmínkách. Konstrukce a vnější rozměry usnadňují jejich montáž a činnosti běžné údržby. Kryt, víko a hlava spínače jsou vyrobeny z termoplastu (nylon vyztužený skelnými vlákny). Použitý materiál se vyznačuje vysokou odolností vůči povětrnostním podmínkám a zaručuje dokonalou ochranu dalších součástek před vodou a prachem. Vnitřní komponenty spínače jsou vyrobeny z plastového polymeru s vysokou životností a teplotní stálostí, který dovoluje použití spínače i za extrémních teplot.

Tyče Tanga jsou uspořádány do X a hřídel má 5 klidových poloh. Rozsah otáčení hřídele je ±120°.

Standardně je Tango osazeno spínacími jednotkami 1NC s kluznými kontakty.

Parametry:

  • Ve shodě se směrnicemi EU: 2006/95/CE, 2006/42/CE
  • Ve shodě s normami: EN 60204-1, EN 60947-1, EN 60947-5-1, EN 60529
  • Skladovací teplota: -40°C/+70°C
  • Provozní teplota: -25°C/+70°C
  • Krytí: IP65
  • Izolační třída: Třída II
  • Vstup kabelu: kabelová průchodka M20
  • Maximální frekvence spínání: 3600 sepnutí za hodinu
  • Maximální rychlost nárazu tyče: 1,35 m/s
  • Pracovní poloha: libovolná
  • Homologace: CE

Spínací jednotky

  • Typ: PRSL1001PI - 1NC, kluzné kontakty
  • Typ: PRSL1000PI - 1NO, kluzné kontakty
  • Kategorie použití: AC 15
  • Jmenovitý pracovní proud: 3 A
  • Jmenovité pracovní napětí: 250 V AC
  • Jmenovitý tepelný proud: 10 A
  • Jmenovité izolační napětí: 500 V AC
  • Mechanická životnost: 1 000 000 pracovních cyklů
  • Připojení vodičů: ve shodě s EN50013
  • Připojení vodičů: šroubovací svorkovnice
  • Průřez vodičů: 1×2,5mm², 2×1,5 mm²
  • Utahovací moment: 0,6 Nm
  • Homologace: CE

Fotogalerie:

Soubory ke stažení:

  • Technická dokumentace - manuál ,Velikost: 763 KB , Datum poslední změny: 15.8.2013
  • Máte zájem o Koncový spínač Tango? Napište nám.
