Závěsný ovladač Alpha

Vlastnosti:

  • konfigurace podle požadavků uživatele
  • jednoduché spínací jednotky 1NO nebo 1NC
  • dvojité, jedno nebo dvourychlostní spínací jednotky s integrovaným elektrickým blokováním současného stisku
  • možnost výběru barvy krytu, symbolů a popisu na štítku

Závěsný ovladač Alpha je vhodný ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC). Je vhodný pro vysoké pracovní zatížení v různých průmyslových oblastech.

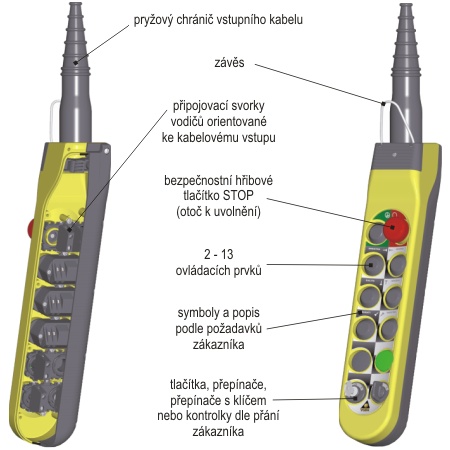

Jeho odolná a robustní konstrukce je navržena pro těžké provozní podmínky. Ovladač je možné vybavit 2 až 13 kontrolními prvky uspořádanými do dvou řad. Tím je umožněno párování tlačítek s opačnou funkcí a redukce vnějších rozměrů ovladače. Alpha má nový, inovovaný design, ve kterém jsou všem funkcím stroje přiřazeny jednoznačné grafické symboly. Symboly i s jejich možným popisem jsou nyní vytištěny na etiketě umístěné na krytu ovladače, samotná tlačítka jsou bez označení.

Velikost a tvar ovladače jsou navrženy na základě nejnovějších trendů průmyslového designu a důkladné analýzy jejich ergonomických vlastností. Díky tomu je obsluha stroje pomocí ovladače velmi snadná. Alpha je navržen i s ohledem na jeho snadné zapojení a údržbu, dochází tak k úspoře času a nákladů.

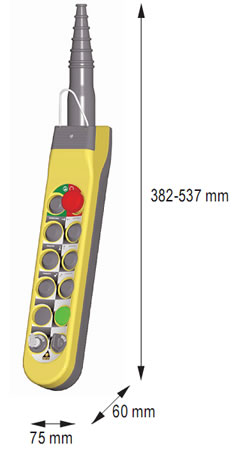

Použité materiály a komponenty ovladače jsou odolné proti opotřebení a spolehlivě chrání vnitřek ovladače proti vodě a prachu. Popis a barvu všech ovládacích a kontrolních prvků ovladače je možné přizpůsobit konkrétním požadavkům zákazníka. Úhel sklonu ovladače umožňuje lepší pohled na všechny jeho ovládací prvky. Práce obsluhy s ovladačem probíhá v poloze, která je pro lidské tělo přirozená a není namáhavá. Jeho vnější rozměry jsou minimalizovány v závislosti na celkovém počtu kontrolních prvků, spodní kryt je opatřen protiskluzovým drážkováním na bočních stranách. Alpha je vhodný pro všechna pracovní prostředí a podmínky.

Vnitřní prostor ovladače umožňuje připojení kabelu 48 × 1,5 mm² nebo 30 × 2,5 mm² . Pro snadné a rychlé zapojení mají spínací jednotky šroubovací svorky orientované ke kabelovému vstupu. Bezpečnostní hřibové tlačítko STOP odpovídá předpisu EN 418 a je vybaveno NC kontakty se zaručeným otevřením.

Parametry:

  • Provozní teplota: -25°C/+70°C
  • Krytí: IP 65
  • Izolační třída: Třída II
  • Jmenovitý pracovní proud: 3A
  • Jmenovité pracovní napětí: 250 V AC
  • Mechanická životnost: 500 000 operací
  • Homologace: CE

Fotogalerie:

Soubory ke stažení:

  • Katalogový list ,Velikost: 300 KB , Datum poslední změny: 14.8.2013
  • Technická dokumentace ,Velikost: 837 KB , Datum poslední změny: 14.8.2013
  • Poptávkový formulář ,Velikost: 53 KB , Datum poslední změny: 14.8.2013
  • Technická dokumentace - Starý typ, výroba je ukončena, v nabídce pouze náhradní díly. ,Velikost: 1.2 MB , Datum poslední změny: 14.8.2013
  • Máte zájem o Závěsný ovladač Alpha? Napište nám.
