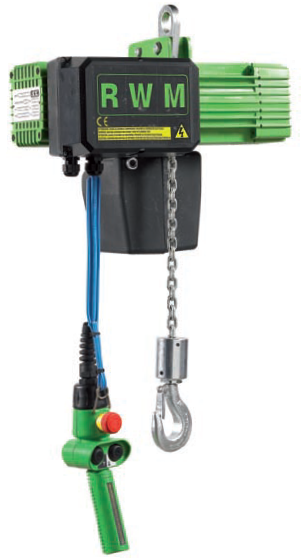

Řetězové kladkostroje

Kladkostroje řady WR jsou navrženy tak, aby umožňovaly zvedání břemen od 1000 kg do 5000 kg s vysokou spolehlivostí ve výrobním prostředí s častým pracovním cyklem. Tělo kladkostroje je kompletně vyrobeno z hliníku a oceli, bez plastových dílů. Díky novému designu přináší kladkostroje RWM minimální světlou výšku a zároveň bezpečný a spolehlivý provoz se zvláštní pozorností při výběru a testování materiálů.

Elektrický motor

Třífázový motor se vyrábí ve dvou variantách. S jednoduchým vinutím pro jednorychlostní motory a s dvojitým vinutím pro dvourychlostní zdvih, či posuv. Izolace třídy F je samozřejmostí pro oba motory. Kladkostroje splňují zařazení FEM 2m, což umožňuje vysoké zatížení strojů. 55% pro jednorychlostní, resp. 15% / 40% pro dvourychlostní kladkostroje. Standardní napájecí napětí je 230/400V, 3 fáze, 50 Hz, ostatní napětí jsou možná na vyžádání.
Motor kladkostroje má krytí IP 55 proti průniku prachu a vodě, s možností zvýšit požadované krytí až na IP 65.
Kladkostroje typu 3000/4000/5000 jsou standardně vybaveny chlazením motorů pro vyšší zatížení a častější pracovní cykly.

Redukční převodovka

Kola převodového ústrojí jsou navržena tak, aby bylo možno měnit pracovní rychlost kladkostroje pouze zvýšením nebo snížením počtů komponent v převodovce. Převodová kola jsou vyrobena z vysoce pevné oceli a jsou kalená a tepelně zpracovaná pro zajištění maximální životnosti. Díky správnému výběru olejů mohou kladkostroje pracovat v teplotním rozpětí -20 °C až +60 °C.

Bezpečnost

Bezpečnostní brzda je elektromagnetického typu napájená 400 V AC. Výhodami této 400 V třífázové brzdy jsou: vysoká brzdná síla a velmi silná konstrukce, také není potřeba instalace transformátoru. Brzda je vyrobena z tlakově litého hliníku pro dobrý odvod tepla, brzdy cívky jsou zcela uzavřeny v epoxidové pryskyřici.
Brzdový kotouč je vyroben z materiálu bez obsahu azbestu.

Kladkostroje RWM řady WR jsou dodávány s horním a dolním elektrickým koncovým spínačem pro zabránění pohybu háku mimo pracovní rozsah a také pro prodloužení životnosti spojky a převodovky. Jsou vybaveny dvěma mikrospínači, které zajišťují ochranu proti sepnutí obou stykačů.
Aby se zabránilo náhodnému přetížení, jsou kladkostroje také vybaveny kluznou spojkou, která je nastavena na 120% nosnosti.
Všechny kladkostroje jsou vyráběny v souladu s CEI EN60204 zaručující bezpečnost elektrických zařízení s nízkým ovládacím napětím – 24V, které je dodáváno přes transformátor umístěný v ocelové skříni vedle samotného těla kladkostroje.

Vzhledem k vysoké kvalitě použitých elektrických stykačů, napětí 400 VAC a použitým kvalitním brzdám zaručují kladkostroje RWM řady WR více než 240 operací za hodinu.

pro více informací navštivte stránky výrobce: www.rwmitalia.com

Soubory ke stažení:

  • RWM - Eletric chain host EN ,Velikost: 2.8 MB , Datum poslední změny: 30.7.2013
  • RWM - W series EN ,Velikost: 805 KB , Datum poslední změny: 30.7.2013
  • RWM - Single phase W series EN ,Velikost: 179 KB , Datum poslední změny: 30.7.2013
  • RWM - WR series EN ,Velikost: 587 KB , Datum poslední změny: 30.7.2013
