Závěsný ovladač NPA, NPA/S, NPA/CP

Vlastnosti:

  • s možností pomocných (NPA, NPA/S) nebo silových spínacích jednotek (NPA/CP) a obdélníkových (NPA) nebo kruhových, prachotěsných (NPA/S, NPA/CP) tlačítek s volitelnými symboly a popisem
  • 1, 2 nebo 3-rychlostní pomocné spínací jednotky
  • jedno nebo dvourychlostní, dvou nebo třípólové silové spínací jednotky s možností brzdného kontaktu
  • dvojité spínací jednotky s možností mechanického blokování současného stisku

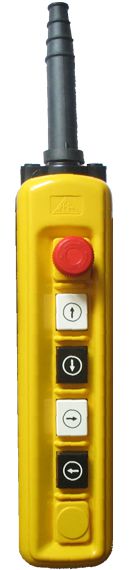

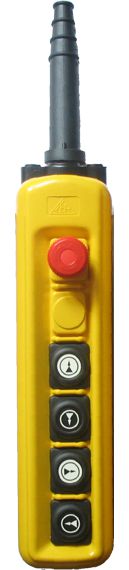

Závěsný ovladač NPA je vhodný ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC), variantu NPA/CP lze použít i k jejich přímému ovládání. Odolná a robustní konstrukce NPA je navržena pro těžké provozní podmínky se zaměřením na průmyslovou oblast.

NPA je k dispozici ve třech variantách:

  • s obdélníkovými tlačítky (shodnými s modelem SPA)
  • s kruhovými, prachotěsnými tlačítky (může být označován jako NPA/S)
  • se silovými spínacími jednotkami a kruhovými, prachotěsnými tlačítky (NPA/CP)

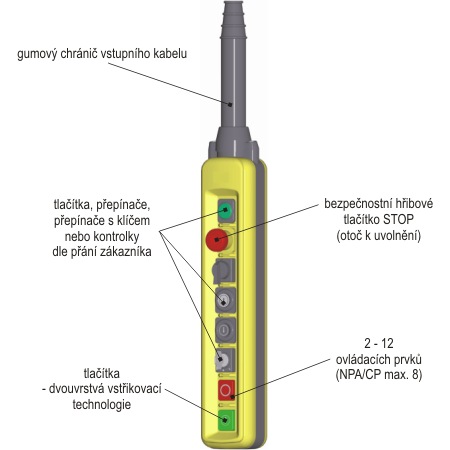

Gumový kryt kruhových, prachotěsných tlačítek spolehlivě chrání ovladač před průnikem prachu, který může způsobit jejich špatný chod pokud je ovladač používán za extrémně nepříznivých podmínek. Všechna tlačítka jsou vyrobena z termoplastu a opatřena textem nebo symboly. Dvouvrstvá vstřikovací výrobní technologie zajišťuje velmi dobrou čitelnost a odolnost vůči povětrnostním vlivům, oděru a opotřebení.

Varianty NPA a NPA/S mohou být osazeny 2–12 prvky a jako jediné ovladače na trhu nabízejí možnost třírychlostních spínacích jednotek. Varianta NPA/CP může mít, vzhledem k větším rozměrům spínacích jednotek, pouze 2–8 ovládacích nebo kontrolních prvků.

Použité materiály a komponenty ovladače jsou vysoce odolné proti opotřebení a spolehlivě chrání vnitřek ovladače proti vodě a prachu. Popis a barvu všech ovládacích a kontrolních prvků ovladače je možné přizpůsobit konkrétním požadavkům zákazníka.
Chránič vstupního kabelu je možné otočením naklonit o 20°. Náklon ovladače vůči vstupnímu kabelu umožňuje lepší pohled na všechny ovládací prvky. Práce obsluhy s ovladačem probíhá v poloze, která je pro lidské tělo přirozená a není namáhavá. Pokud je vstupní kabel vybaven kabelovým lankem, můžete k upevnění lanka k ovladači využít závěsný adaptér PRTO6626PE. Adaptér je dodáván volitelně na přání zákazníka.

K dispozici jsou jednoduché jedno, dvou nebo třírychlostní pomocné spínací jednotky, jednoduchá jednorychlostní a dvojité jedno nebo dvourychlostní silové spínací jednotky. Spínací jednotky je možné vzájemně mechanicky blokovat proti současnému stisku tlačítek. Bezpečnostní hřibové tlačítko STOP odpovídá předpisu EN 418 a je vybaveno NC kontakty se zaručeným otevřením.

Parametry:

  • Provozní teplota: -25°C/+70°C
  • Krytí: IP 65
  • Izolační třída: Třída II
  • Jmenovitý pracovní proud: 1,9 A (10 A pro NPA/CP)
  • Jmenovité pracovní napětí: 380 V AC (400 V AC pro NPA/CP)
  • Mechanická životnost: 500 000 operací
  • Homologace: CE

Fotogalerie:

Soubory ke stažení:

  • Katalogový list ,Velikost: 213 KB , Datum poslední změny: 14.8.2013
  • Technická dokumentace ,Velikost: 931 KB , Datum poslední změny: 14.8.2013
  • Poptávkový formulář ,Velikost: 75 KB , Datum poslední změny: 14.8.2013
  • NPA/CP technická dokumentace, poptávkový formulář, manuál ,Velikost: 2.3 MB , Datum poslední změny: 14.8.2013
  • Manuál NPA, NPA/S ,Velikost: 823 KB , Datum poslední změny: 14.8.2013
  • npa-cp_manual.pdf ,Velikost: 1.2 MB , Datum poslední změny: 14.8.2013
